테스트기 후쿠메타 사용법(전류, 전압, 상전압 찾는법)

지난 시간에 이어 이번엔 후쿠메타를 이용하여 여러 가지를 측정해 보자

후크를 이용한 간단한 측정 방법과 이를 응요하여 상전압을 찾는 법과 누설전류를 측정하는 방법도 일부 가능하니 알아두면 좋은 꿀팁이 될 수 있다.

후쿠메타

혹시 전압 측정에 대해서는 지난 시간의 전압 찾는 법을 참고하면 될 것 같으니 보고 오도록 하자.



#부하전류 측정방법

부하전류를 측정하는 방법도 어렵지 않다.

로타리를 전류의 위치에 놓고 전선 한가닥을 걸고 측정하면 된다.

전등 전류의 값이 0.72A로 측정이 되었다.



후쿠메타를 이용한 전류 측정 0.72A의 전류가 측정되었다.

이를 이용하여 다음 응용을 해보자

먼저 빨간색 상전류의 전류가 0.72A라면 파란색의 경우도 한번 측정해보자

다른 선의 전류도 0.72A의 전류가 흐르는 것을 볼 수 있다.

다른선의 전류도 0.72A가 측정되었다.

두 가닥을 동시에 측정해보면 어떻게 될까

0A가 나왔다.

누설전류가 0.1A 이하라는 것이다.

점더 알아보면 일반 전류계는 0.01A(10mA)~ 측정이 가능한데

그이하의 전류는 측정이 되지 않으니 누설전류계로 측정을 하여야 한다.

다음번엔 누설전류계에 대해서도 알아보자.

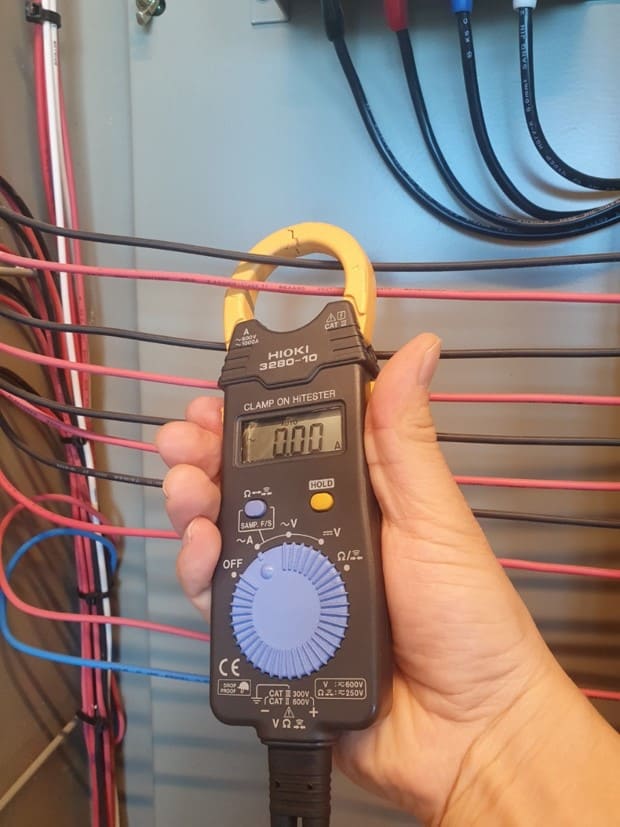

누설전류가 0A

#테스트기를 이용한 상 찾기

전기는 높은 곳에서 낮은 곳으로 흐르므로 전선의 두 가닥 중에 높은 전압의 상전선이 있고 낮은 전선을 뉴트랄이라고 하는데 일반 시설에서는 눈으로도 바로 알 수 있지만 가정집에서는 그 표시가 잘되어 있지 않아 알아보기 힘든 경우가 많다.



그러면 상전압(전선)을 찾아보자

1. 판넬의 접지선이 연결되어 있는 곳이나 외함에 리드선을 대고

2. 찾을려고 하는 전선을 하나씩 측정하면 전원을 찾을 수 있다.

3. 왼쪽 사진의 0V보다 낮은 곳은 뉴트랄선이고 222.3V가 나오는 곳이 상전압인걸 찾을 수 있다.

오른쪽 그림이 상전선을 찾은 모습이다.

#상을 찾는 이유

여러 가지 이유가 있지만 보통 집의 전등의 스위치를 상전압 측에 달아야 한다.

전등의 스위치는 상전압에 설치를 해야 전등의 잔상이 남지 않기 때문이다.

만약 스위치를 껐는데 잔상이 있다면 전등 전원 차단기 2차 측의 선을 서로 바꾸거나 각 전등에 콘덴서를 달아주면 잔상을 제거할 수 있다.
